金剛石切割片的基體要具有一定的高屈服強(qiáng)度一高彈性極限及高抗拉強(qiáng)度。

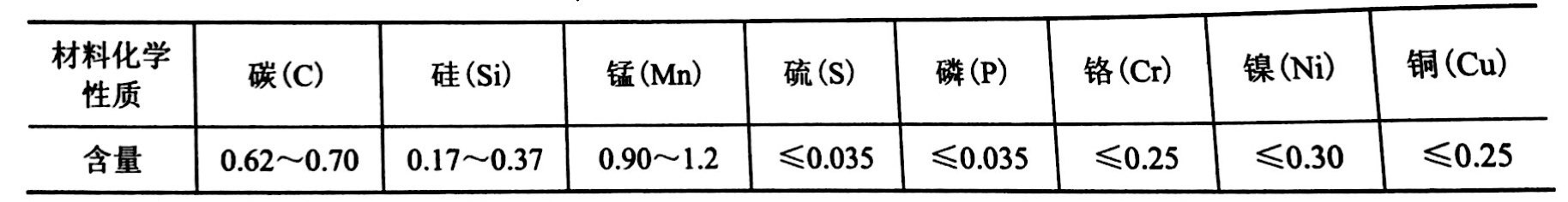

  相較于其他材料?65Mn鋼具有較高的硬度?淬透性好一脫碳傾向少?價(jià)格低廉等優(yōu)點(diǎn)?因此65Mn鋼是金剛石切割片基體材料的常用材料·

  但65Mn鋼的缺點(diǎn)是焊接性能乙為了克服這二缺點(diǎn)?科研人員通過(guò)。淬火十中溫回火。熱處理的方法研制出了50Mn2V鋼?75Crl鋼等基體材料。

  而50Mn2V鋼和75Cr1鋼相對(duì)于65Mn鋼?減少了碳化)的含量?增加了錳(Mn)和鉻(Cr)的含量，這些都有助于改善鋼的各項(xiàng)力學(xué)性能，延長(zhǎng)鋸片壽命。并且在50Mn2V鋼中増加了0.08%～0.16%的釩?改善了基體材料的淬火性能。

  現(xiàn)在很多廠家開(kāi)發(fā)出新型金剛石切割片基體材料?主要有如下幾種。

  (1)聚合物基復(fù)合材料基體，該基體包括聚合物填充材料和增強(qiáng)纖維材料，聚合物填充材料填充在增強(qiáng)纖維材料之間。

  (2)高速鋼金剛石切割片基體，是一種含多量碳(C)、鎢(w)、鉬(Mo)、鉻(Cr)、釩(V)等元素的合金鋼，高速鋼毛坯料，經(jīng)過(guò)切割、鍛打、退火、半成品、淬火、開(kāi)齒等生產(chǎn)工藝后具有高熱硬性。

  (3)30CrMo鋼?28CrMo鋼基體，具有較高的強(qiáng)度和韌性的金剛石切割片基體?鋼的熱強(qiáng)度性也較好?在500℃以下具有足夠的高溫強(qiáng)度?但550℃時(shí)其強(qiáng)度顯著下降。
