盡管金剛石鋸片檢測LabVIEW中有很多信息處理功能函數， 但是仍然功能有限，不能滿煩瑣的數據分析與處理功能，相比于LabVIEW，MATLAB在數值分析和處理面更勝一籌。

  因此，如果把LabVIEW與MATLAB相結合，不失為一個好的處理方法， 即在LabVIEW中調用MATLAB, 兩者結合完成數據分析模塊的程序設計。

  并且 LabVIEW中有與MATLAB的接口函數，這個接口函數是以 MATLAB script節點方式實現的，通過這種方式就可以在金剛石鋸片檢測LabVIEW中使用MATLAB強大的數運算能力。

  MATLAB Script節點使得用戶既可以在流程圖中根據 MATLAB 程序的語法編輯M文件又可以將M程序?qū)氤绦驁D中。選擇該節點的具體操作為

  Functions→ Mathematics→ FormulaPalett

  在將該節點添加到流程圖中后，選擇對應的腳本服務器。 此處應選擇MATLAB Script。從圖中可以看出與其相關的菜單項。

  通過這些菜單可以將M程序?qū)朐摴?jié)點，并且可以給節點增加輸入輸出變量。添加該節點之后，就可以按MATLAB的語法要求在節點中編寫M程序，完成后通過單擊 Export 將程序保在選定 目錄中。

  如果事先已經將MATALB程序編號，則可直接將其導入節點中可通過單擊Import完成導入。 還可以對節點增加輸入、 輸出變量，這些變量在序運行時，起到在陶瓷切割片檢測LabVIEW和MATLAB 之間傳遞參數的作用。

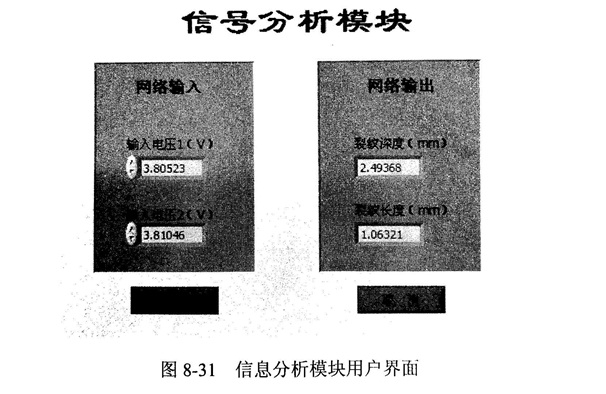

  因此，通過LabVIEW與MATLAB結合的方式可以更方便更容易地設計出號分析模塊的程序，金剛石鋸片檢測信號分析模塊的主界面及程序框圖。
